光纤到户（FTTH）作为现代通信网络的基础，其设计与施工质量直接影响用户体验和网络长期稳定性。本文依据国家标准与行业实践，系统阐述住宅FTTH项目的设计与施工全流程规范，旨在为通信工程师提供清晰、可操作的指引。
一、设计阶段规范
- 前期勘察与规划
- 收集信息：明确住宅区类型（新建/改造）、户数、建筑结构、管道资源及用户带宽需求。
- 路由规划：遵循“最短路径、安全隐蔽、便于维护”原则，优先利用现有弱电井、桥架，避免与强电线路平行敷设。

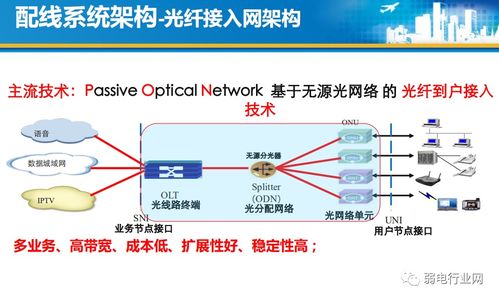

- 光分配网（ODN）设计：采用树形或星形拓扑，光分路器（Splitter）宜集中放置（如小区光交箱），分光比根据用户密度选择（常用1:32或1:64）。
- 材料选型与计算
- 光缆选型：入户段采用G.657抗弯光纤，主干段采用G.652D标准单模光纤；室内选用阻燃LSZH护套光缆。
- 设备配置：光网络单元（ONU）需匹配用户业务需求（如带Wi-Fi、语音接口）；光线路终端（OLT）端口预留30%余量。
- 功率预算计算：确保全程链路损耗小于系统预算（通常EPON/GPON系统允许损耗28dB），涵盖光纤、熔接点、分光器及连接器损耗。
- 图纸与文档输出
- 施工图：清晰标注光缆路由、分光点、设备安装位置及长度明细。
- 材料清单：列明光缆、分路器、接头盒、尾纤等规格数量。
- 设计方案书：包含设计依据、拓扑图、测试指标及应急预案。
二、施工阶段规范
- 光缆敷设
- 室外管道：穿放时需用润滑剂，牵引力不超过光缆抗张强度80%；人井内留余长3-5米，弯曲半径大于光缆直径20倍。
- 室内布放：沿墙钉固或穿管暗敷，避开暖气、水源；垂直段每层加固，入户皮线光缆采用卡钉固定时避免挤压。
- 光纤接续与成端
- 熔接操作：剥离、清洁后使用熔接机自动对准，熔接损耗需小于0.05dB；热缩套管保护完整。
- 成端工艺：光纤机械接续端子（如SC/APC）插损小于0.3dB，尾纤盘留半径大于30mm。
- 设备安装与调试
- 箱体安装：光交箱、分光箱需防水防尘，箱内缆线绑扎整齐、标识清晰（含用户地址与纤芯对应关系）。
- ONU安装：家庭信息箱或桌面放置，通风良好；电源适配器可靠接地。
- 调测流程：使用OTDR测试全程损耗与事件点，光功率计验证入户光功率（GPON接收光功率宜大于-24dBm）；业务开通后进行吞吐量、时延测试。
三、验收与维护规范
- 竣工文档：提交工程竣工图、测试记录、材料合格证及维护手册。
- 验收标准：符合YD 5206-2014《光纤到户（FTTH）工程设计规范》及YD 5207-2014施工验收规范。
- 日常维护：定期巡检光交箱清洁度、标签完整性，备用纤芯测试每年至少一次。
FTTH项目成功关键在于精细化的设计与规范化的施工。工程师需严格遵循国家标准，结合现场灵活调整，方能构建高质量、易维护的全光接入网络，为智慧家庭奠定坚实基础。
